　高出力パッケージ

高出力パッケージ 高出力パッケージ（基盤ユニット）
特徴

・ ±４～５℃を実現し、通常の砲弾型LEDの約3倍の軸放射強度を実現

・ パッケージの構造上、LEDチップの搭載精度が優れる

・ 可視光（青・緑・黄・赤）から赤外光（700～870mm）まで、幅広い波長をラインナップ

用途

・ 特殊照明用光源（装飾証明、演出照明）

・ 赤外線暗視照明用光源（ビデオカメラ、セキュリティー、暗視カメラ）

・ 測距センサー用光源

・ 光空間伝送（光LAN、音声・画像・データの空間伝送）

・ 画像認識用光源

・ ディスプレイ（道路標識、屋外用ディスプレイ）

・ 光パワー伝送

電気的光学的諸特性
可視光LED
型名 発光色

順電圧
VF （V）

ピーク発光波長
（nm）

軸光度
（mcd）

半値角度
（deg.）
Max. IF
(mA)		 λP Typ. IF
(mA)
OP3-4710S2 青 3.8 20 470 70000 20 ±5.0
OP3-5310T1 緑 3.8 20 530 20000 20 ±5.0
OP3-6310T1 赤 2.4 20 625 40000 20 ±4.0
OP3-6610D1 赤 2.0 20 660 8000 20 ±4.0

赤外LED
型名

順電圧
VF （V）

放射強度
IE （mW/sr）

ピーク発光波長
（nm）

発光出力
（mW）

半値角度
（deg.）
Max. IF
（mA）		 Typ. IF （mA） λP PO （Typ.） IF （mA）
OP1-7310P1 T：1.8 20 Min.210 50 730 Min.8.0 50 ±4.0
OP1-7810P1 2.3 50 600 50 780 14.0 50 ±4.0
OP1-8510P1 1.7 50 700 50 850 14.0 50 ±4.0
OP1-8810P1 1.7 50 700 50 870 18.0 50 ±4.0

青字は暫定仕様です。
記載のない波長製品については別途お問い合わせ下さい。

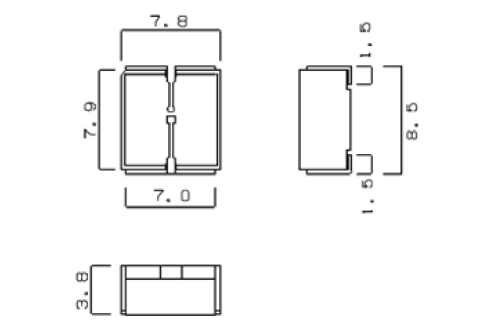

外形寸法

単位：mm
外形寸法
