赤外線照明モジュール （参考例）
本パネルは弊社の赤外反射型LED（OP1-8805P2）を実装した赤外線照明用モジュールです。
 |
 |
| 表 | 裏 |
特徴
・ 弊社赤外線反射型LEDを１６０個実装
（LED単体での特性は別資料にてご確認下さい → OP1-8805P2 ）
・ LEDを６および７個を単位とし、直列および並列接続で構成
用途
・ 車両ナンバー読み取りカメラ用光源
・ 赤外線監視カメラ用光源
・ 遠方監視システム用光源
・ セキュリティ関連製品用光源 など
絶対最大定格
DC点灯 順電流 |
パルス点灯 | 動作温度 （℃） |
保存温度 （℃） |
||
| ピーク順電流 | パルス幅 | Duty比 | |||
| 1.7A | 600mA | 2ms | 1/10 | －30～＋50 | －30～＋80 |
電気的・光学的諸特性
DC点灯（1.2A時） *1 軸放射強度 |
パルス点灯（14.4A時） *2 軸放射強度 |
ピーク発光波長 | 半値角度 （deg.） |
| 37W/sr | 250W/sr | 870nm | 14 |
*2 1/30Duty、LED１個につき400mA点灯

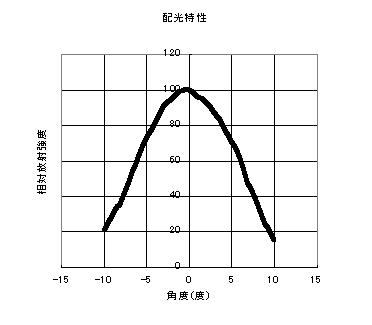

配光特性
 |

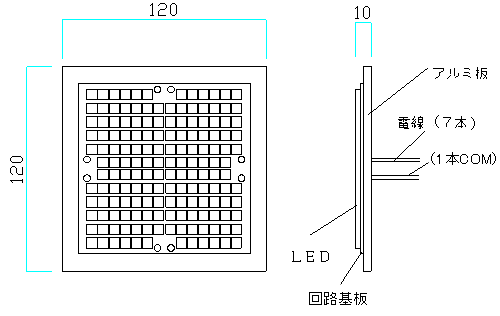

外形寸法
|

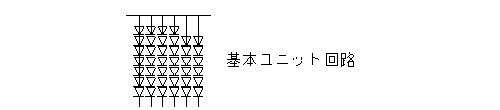

接続回路図
 |
その他
・ DC点灯の場合、点灯電源電圧として、12V以上の安定化電源が必要です。
・ 点灯条件や収納する筐体の温度条件によっては、本パネルの裏面に専用ヒートシンク
或いは冷却ファンを取り付けてのご使用をお勧めします。是非ご相談ください。
・ 形状、寸法、LED配置および個数、発光波長、ドライバー回路、駆動電源など、
ご要望に応じて設計、製作いたします。
